项目概况：

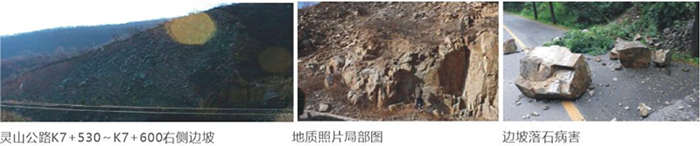

灵山路项目，线路里程为K7+530～K7+600的右侧，公路傍山而建，公路右侧紧贴边坡，落石工点段线路以半路堑半路堤断面形式通过。工点附近海拔约为900m，坡高约35m，倾角60°～70°，坡面稍缓，坡面还有大量破碎岩石，局部为碎石土，坡表无冲沟发育，边坡坡顶地势稍缓，边坡顶部及两侧植被繁茂。


治理方案：

考虑到经济性、安全性及安装场地地形条件，决定选用防护能级500kJ的覆盖式帘式网。

拦截效果：

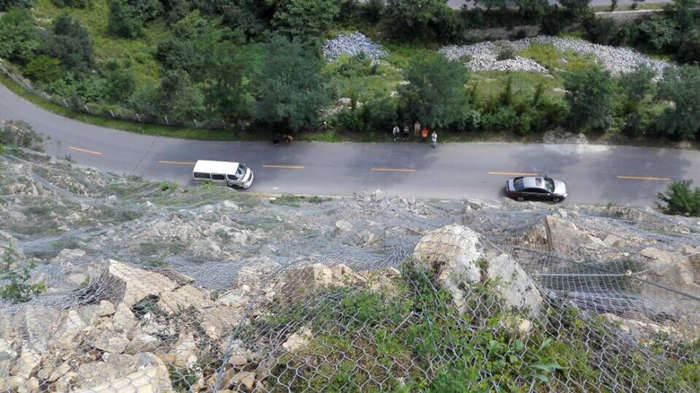

2015年7月底完工，总防护网面积3000平方米。设计防护能级500kJ，由于出现局部小型崩塌，实际防护能力达到了3000kJ。2015年8月2日发现落石，落石重量约200kg,帘式网有效进行了防护，检查整个防护系统，系统完好无损。

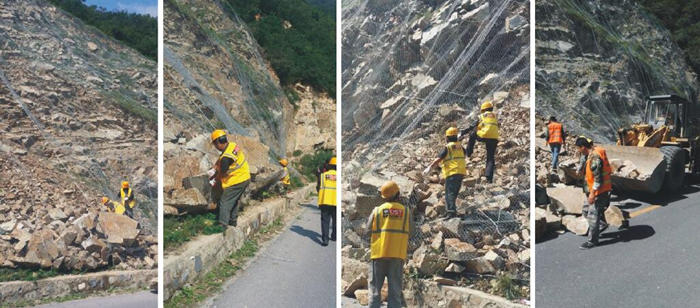

2015年9月2日灵山路所在地区发生暴雨，该段发生落石崩塌，崩塌量约8立方米，总重量约20000kg。检查发现，落石自42.5m高度跌落，跌落落石约5000kg，在28.5m高度处冲击山体，引发冲击处约15000kg的落石发生运动，滑落到帘式网底部，按照E=(m1g1h1+m2g2h2) ×（1-u）计算（m1=5000kg,m2=15000kg,h1=42.5m,h2=28.5m,落石与山体碰撞能量折减系数u取0.5），总冲击能级约3200kJ，帘式网成功进行了防护，防护效果显著。9月6日，解开了下支撑绳，3名工人仅用时1个小时对落石进行了清理维护和修复，维护工期短。
